【 MaxLinear HSI 】 MxL93682 ( DSP ) 光通信裝置軟體更新與驗證

日期：2025-10-26

一. 說明

MaxLinear MxL93682 是一款高整合度的 DSP ( Digital Signal Processor )，專為 800G 光模組設計，用於光電訊號的等化、編碼與補償。

今天來示範如何將 MxL93682 ( DSP ) 軟體更新至 Keystone_ 2.5.10-R0 版本。

二. 硬體與軟體準備

1. 硬體準備
  1.1 MaxLinear MxL93682 EVK ( BBB board、MBD、DBD 組合 )
  a. 5V power cable
  b. USB cable

2. Windows 11/10 系統安裝
2.1 安裝 Keystone GUI ( 2.5.10-R0 ) 與準備 DSP Images ( 2.5.10-R0 版本 )

三. MxL93682 ( DSP ) 軟體更新和驗證

示範如何將 MxL93682 ( DSP ) 軟體更新至 Keystone_ 2.5.10-R0 版本與驗證

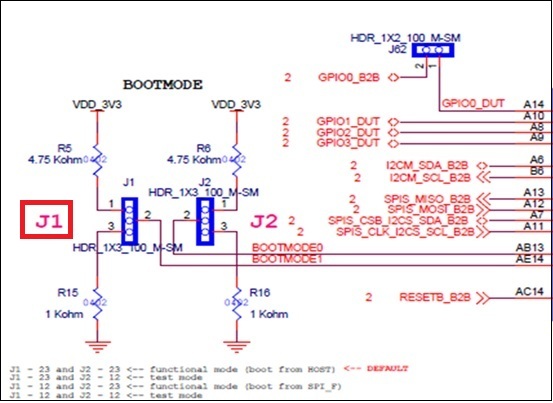

Step1. 切換 MxL93682 EVK 開機為 boot flash，即確認 J1 Jump ( BOOTMODE1 ) 為 Hi 模式 ( 如圖1. )

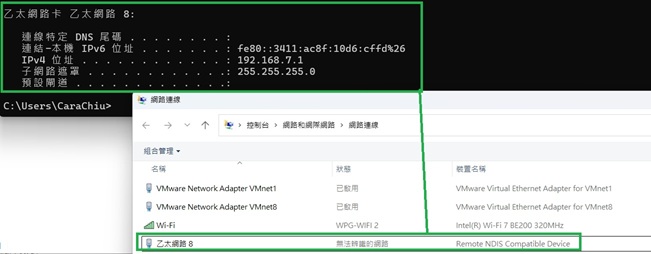

Step2. MxL93682 EVK 上電，將 USB 與 PC 連線，PC 端可正確識別 EVK ( USB To Ethernet ) 裝置 ( 如圖2. )

Step3. 開啟 MaxLinear MMS for Keystone ( GUI Tool ) 執行檔，確認EVK IP ( 192.168.7.2 ) 並啟動，

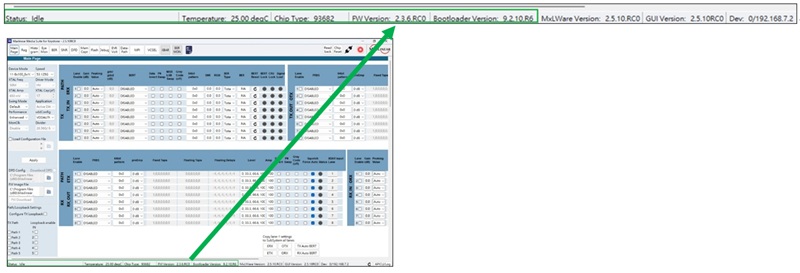

等待 GUI Tool 完成開啟後，GUI Status Bar 會顯示 Flash 當前的軟體版本 ( 如圖3. )

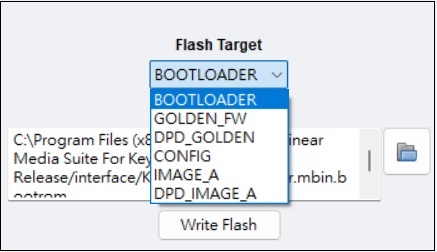

Step4. GUI Tool 切換頁簽至 Flash，在 Flash Target 下拉，確認所需更新的軟體有那些 ( 如圖4. )

Step5. 在Flash Target 依序更新軟體 :

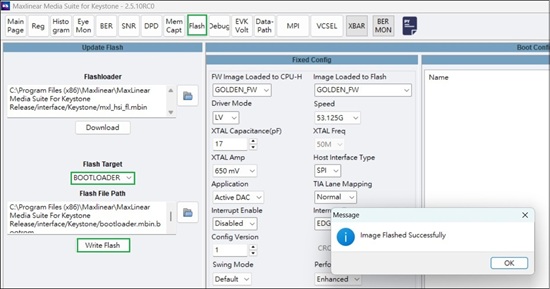

A. 點選 BOOTLOADER 更新與點選 Write Flash，等待更新並且提示更新成功，( 如圖5-1. )

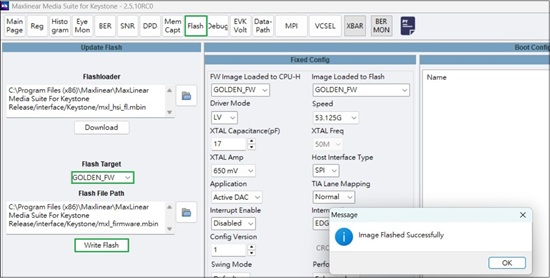

B. 點選 GOLDEN_FW 更新與點選 Write Flash，等待更新並且提示更新成功，( 如圖5-2. )

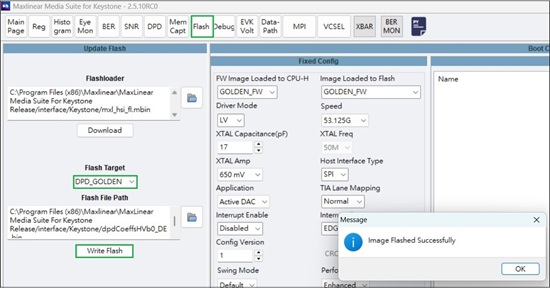

C. 點選 DPD_GOLDEN 更新與點選 Write Flash，等待更新並且提示更新成功，( 如圖5-3. )

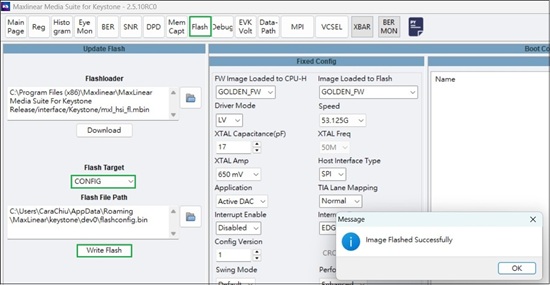

D. 點選 CONFIG 更新與點選 Write Flash，等待更新並且提示更新成功，( 如圖5-4. )
E. 點選 IMAGE_A 更新與點選 Write Flash，等待更新並且提示更新成功，( 如圖5-5. )
F. 點選 DPD_IMAGE_A 更新與點選 Write Flash，等待更新並且提示更新成功，( 如圖5-6. )

Step6. 關閉 Keystone GUI Tool，將 MxL93682 EVK 重新上電 ( 或是 Reset EVK )

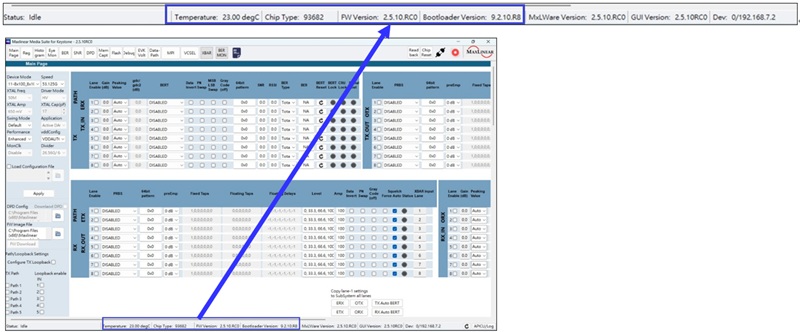

Step7. 重新執行 Step2. 與 Step3. 的步驟，確認 GUI Status Bar 會顯示 Flash 當前軟體版本為 2.5.10-R0，( 如圖7. )

( 圖1. ) EVK 開機為 boot flash，即確認 J1 Jump ( BOOTMODE1 ) 為 Hi 模式
